总体

SDR 平台，波形

9363 或 9361+7Z020，移动网络 MANET

MIMO 技术

空时编码、接收分集、TX/RX 波束成形

接收灵敏度

-103dBm@5MHz BW

工作信道带宽

1.25/2.5/5/10/20MHz 宽带，250k/500k/1MHz 窄带；可设置

传输速率

1-70Mbps(20MHz BW) 宽带，50-1000kbps 窄带；自适应，QoS

调制方式

TD-COFDM, BPSK/QPSK/16QAM/64QAM 自适应（固定设置选配）

射频输出功率

（支持 TPC 功率自适应，

1dBm 可调节）

10 瓦 ×2

20 瓦 ×2

单跳通讯距离

100-300 公里（通视），1-30 公里（城区）

通信方式

无中心的可交叉直通的点对点、点对多和多对多通讯，支持动态路由、多跳中继的小规模（8 节点以内）MESH 组网

单跳延时

平均 10ms(20MHz BW)

安全加密

DES, AES128/256, SNOW3G/ZUC 选配 , 芯片 /TF 卡加密定制或外接保密机

抗干扰工作模式

手动频谱扫描的信道选择，全频段增强智能选频（频谱感知）/ 全频段自适应跳频 / 漫游模式选配

本地 / 远程管理

工作频率、信道带宽、网络 ID、发射功率等参数设置，频谱扫描，网络拓扑、链路场强信噪比、上传下载流量、节点间距离等实时显示和统计记录，GPS/ 北斗电子地图，温度 / 电压 / 干扰监测，软件升级。远程静默及唤醒选配。

其它

开机启动时间小于 28 秒，入网 / 更新 / 切换时间小于 1 秒。网络规模小于 8 节点。

自动载波跟踪，适应 ±6kHz 频偏的多普勒频移，支持时速 7200 公里以上（6 马赫，2000 米 / 秒）的移动通信。

工作频段选择（70M-6GHz 可定制。收发同频或异频的，单频段 2T2R 或双频段可设置选择 1T2R）

频段

频率范围

频段

频率范围

VHF/UHF (MHz)

360-450/450-550/570-700/800-950, 225-400/

225-678/320-470*

S Band (GHz)

2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/

3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*

L Band (GHz)

1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/

1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*

C Band (GHz)

4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*

（注 *：功率与体积尺寸重量，不同）

中国工信部 (MHz)

336-344/512-592/566-626/606-678/1420-1520/1430-1444

环境

工作温度

-40℃ ~+80℃

防护等级

IP66，IP67/IP68 定制

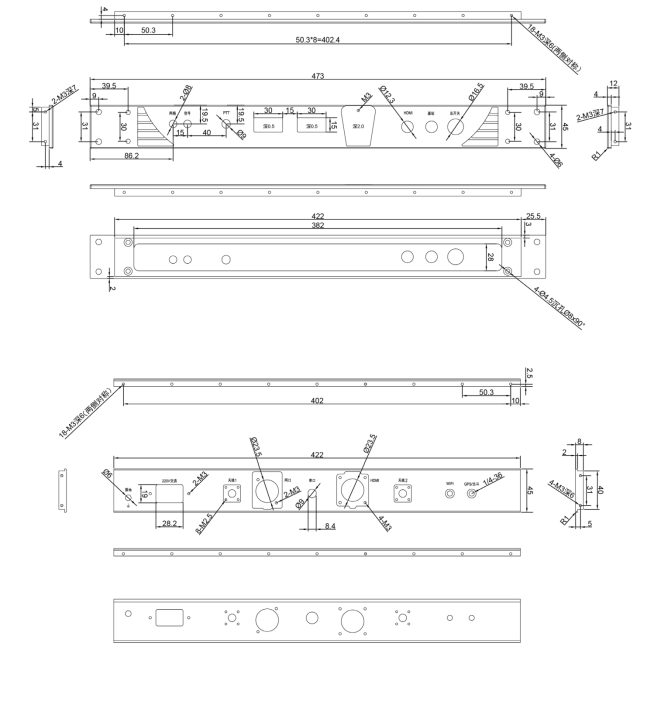

整机结构

供电

尺寸 / 重量

48.2x42.0x4.5cm/3.9kg（19 英寸 1U 标准机架电台）

48.2x42.0x8.8cm/5.4kg（19 英寸 2U 标准机架电台）

48.2x42.0x8.8cm/5.9kg（19 英寸 2U 带显示屏标准机架电台）

供电电压

18-24VDC(10 瓦 ×2)

18-36VDC(20 瓦 ×2)

功率消耗

工作 3-6A/ 待机 0.7-0.9A@24V, 10 瓦 ×2

工作 6-7A/ 待机 0.7-0.9A@24V, 20 瓦 ×2

安装 / 颜色

4 个安装孔位，耳朵 / 黑色，铁灰、军绿选配

电源选择

主电缆供电

接口

基本接口

2xTNC RF, 1-3xRJ45 以太网 100/1000BaseT, WiFi AP, GPS/ 北斗 , RS232/TTL(UART), Sbus/ 蓝牙 , 1.2-230.4Kbps, DC 输入

语音对讲 / 辅助接口

MIC, SP, PTT, GND, RS485/422, USB2.0 OTG

网络扩展选配

公网路由 /4G LTE 专网，宽窄融合，卫星，光纤

视频扩展选配

低延时 HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1

Link 状态指示灯

红灯常亮 - 未入网；红灯闪烁 - 开机中 / 未入网；绿灯常亮 - 已入网；绿灯闪烁 - 语音 PTT 已按下

RSSI 链路指示灯

绿灯常亮 - 链路质量优；蓝灯常亮 - 链路质量良好；黄灯常亮 - 链路质量中；紫灯常亮 - 链路质量略差；红灯常亮 - 链路质量差； 灯灭 - 链路中断

管理界面 / 控制接口

基于 Web 的网络管理 /GUI，提供 API 二次开发接口 /SNMP

供电 / 以太网 / 串口连接端口引脚

Enclosure PWR/COMM

(LF10WBRB-12PD)

定义

1

5V 输出 ( 供给外接 GPS)

2

GND IN

3

GND IN

4

VCC IN

5

VCC IN

6

100-Base T ETH0 M2N

7

100-Base T ETH0 M2P

8

100-Base T ETH0 M1P

9

RS232_RXD

10

RS232_TXD

11

RS232_GND

12

100-Base T ETH0 M1N

RS-232 与 PS/2(GPS) 引脚

RS-232

DB9 (GPS)

定义

3

2

TxD

2

3

RxD

NC

NC

NC

NC

9

5V OUT

NC

NC

NC

5

5

GND

USB/GPIO 连接端口引脚

Enclosure USB/GPIO (LF10WBRB-12SD)

常规定义

话音接口定义

1

NA

/

2

RS422 RX+

/

3

RS422 TX-

/

4

USB2_VBUS

SPK+

5

GPIO1 (PA Enable 3.3V)

/

6

USB2_D+

MIC IN

7

USB2_D-

SPK-

8

RESERVED ( 禁用 )

PTT

9

GND

/

10

RS422 TX+

/

11

RS422 RX-

/

12

USB2_GND

AUDIO_GND

PTT 连接端口（背负 / 车载 / 双频段电台）

Enclosure PTT Connector ( 连接端口）

定义

1

PTT

2

SPK+

3

SPK-

4

GND

5

MIC IN
